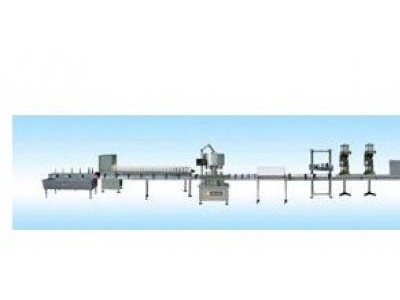

该线主要由刷瓶机、回转式冲瓶机、高精度灌装机、质检灯、封盖/压盖机、烘干机、胶带封箱机等单机组成，可根据客户的不同需要进行组合安装。主要用于白酒灌装生产线的流水作业，是用于各种异形瓶。身产能力：3000-4500瓶/小时。整条线调整简单、操作方便、型价比高、安全可靠、占地面积小，是中小型企业的理想设备。
二、白
| DQF | 云南省轻纺工业设计院 | 新建年产1000吨白酒厂 | 车间机械设备 | 审核 |
| 576-23-T02 | |||||||||||||||||
| 设计专业 |
| 设 备 一 览 表 | 校核 |
| |||||||||||||||||||
| 勘察设计证书 轻纺甲230107-SJ | 设计阶段 | 施工 | 制表 |
| 版别 |
|
|
| 日期 | 10.10 | |||||||||||||
| 序号 | 设备编号 | 名 称 | 型号或制造图号 | 规格及技术数据 | 功率KW | 数量 | 重量t | 备 注 | |||||||||||||||
| 总数 | 其中备用 | 单重 | 总重 | ||||||||||||||||||||
| 1 | 1-1 | 台秤 |
| 量程500kg |
| 2 |
|
|
|
| |||||||||||||
| 2 | 1-2 | 电动单梁行车 | LD型 | 跨度10.5米，起重3吨 |
| 1 |
|
|
|
| |||||||||||||
| 3 | 1-3 | 电动机 | ZDY121-4 | 2*0.8kw 1380rpm | 1.6 | 1 |
|
|
|
| |||||||||||||
| 4 | 1-4 | 电动葫芦 | CD1 | 起升高度6m，起升速度8m/min |
| 1 |
|
|
|
| |||||||||||||
| 5 | 1-5 | 运行电机 |
|
|
| 1 |
|
|
|
| |||||||||||||
| 6 | 1-6 | 泡粮池 | 钢筋 |
|
| 5 |
|
|
|
| |||||||||||||
| 7 | 1-7 | 蒸粮甄 |
| 甄内桶V=2.17m3直径1670*1200mm |
| 5 |
|
|
|
| |||||||||||||
| 8 | 1-8 | 通风凉床 | 不锈钢 | F=6m3 3000*1800mm |
| 5 |
|
|
|
| |||||||||||||
| 9 | 1-9 | 风机 |
|
|
| 5 |
|
|
|
| |||||||||||||
| 10 | 1-10 | 糖化槽 |
| F=6m3 3000*1800mm |
| 5 |
|
|
|
| |||||||||||||
| 11 | 1-11 | 发酵瓦缸 | 瓦罐 | V=0.03m3 |
| 23000 |
|
|
|
| |||||||||||||
| 12 | 1-12 | 蒸馏甄 |
| V=2.57m3 直径1350*1800mm |
| 5 |
|
|
|
| |||||||||||||
| 13 | 1-13 | 冷却器 | 不锈钢 | F=2m3 |
| 5 |
|
|
|
| |||||||||||||
| 14 | 1-14 | 接酒桶 | 不锈钢 | 100kg/只 |
| 20 |
|
|
|
| |||||||||||||
| 15 | 1-15 | 贮酒罐 | 陶罐 | V=1.09m3 装酒1000kg/只 |
| 54 |
|
|
|
| |||||||||||||
| 16 | 1-16 | 贮酒罐 | 不锈钢 | V=50m3 直径3600*4600mm |
| 5 |
|
|
|
| |||||||||||||
| 17 | 1-17 | 勾兑罐 | 不锈钢 | V=5m3 直径1800*2004mm |
| 2 |
|
|
|
| |||||||||||||
| 18 | 1-18 | 勾兑罐 | 不锈钢 | V=10m3 直径2400*2200mm |
| 2 |
|
|
|
| |||||||||||||
| 19 | 1-19 | 勾兑罐 | 不锈钢 | V=20m3 直径2800*3200mm |
| 4 |
|
|
|
| |||||||||||||
| 20 | 1-20 | 成品酒罐 | 不锈钢 | V=50m3 直径3600*4600mm |
| 2 |
|
|
|
| |||||||||||||
| 21 | 1-21 | 硅藻土过滤机 |
|
|
| 1 |
|
|
|
| |||||||||||||
| 22 |
| 刷瓶机 |
|
|
| 1 |
|
|
|
| |||||||||||||
| 23 |
| 链轨式冲瓶机 |
|
|
| 1 |
|
|
|
| |||||||||||||
| 24 |
| 定量自动灌装机 |
|
|
| 1 |
|
|
|
| |||||||||||||
| 25 |
| 质检灯 |
|
|
| 1 |
|
|
|
| |||||||||||||
| 26 |
| 压盖机 |
|
|
| 1 |
|
|
|
| |||||||||||||
| 27 |
| 烘干机 |
|
|
| 1 |
|
|
|
| |||||||||||||
| 28 |
| 贴标机 |
|
|
| 1 |
|
|
|
| |||||||||||||
| 29 |
| 热收缩机 |
|
|
| 1 |
|
|
|
| |||||||||||||
| 30 |
| 喷码机 |
|
|
| 1 |
|
|
|
| |||||||||||||
| 31 |
| 装箱封口机 |
|
|
| 1 |
|
|
|
| |||||||||||||
|
| |||||||||||||||||||||||
